Zirkomat Pumpensteuerung 1/2 Zoll für WW-Zirkulation

2605
In den Korb
  • Beschreibung
  • Mehr

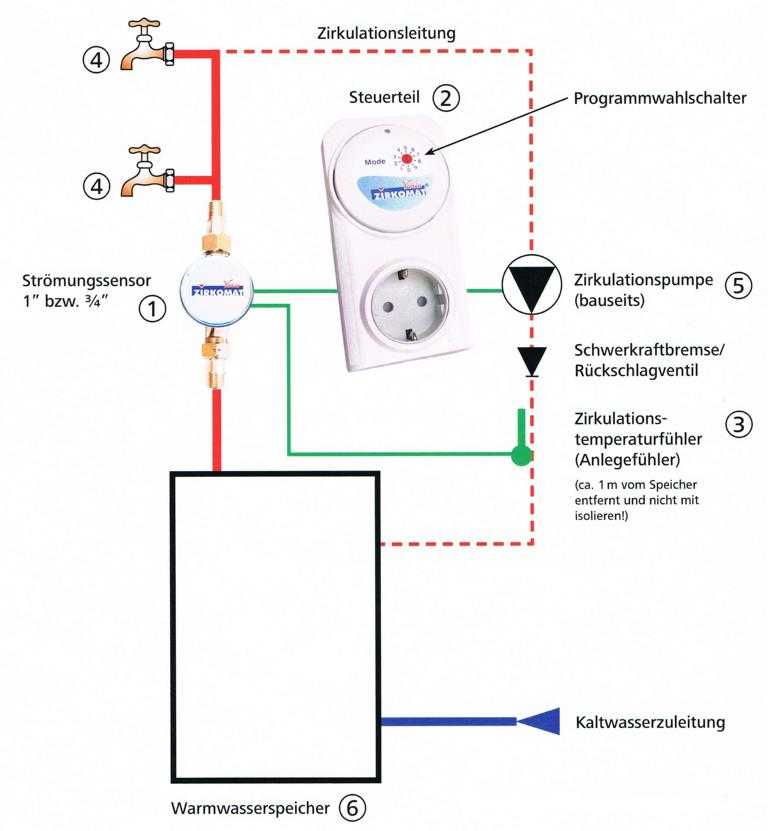

Mit dem patentierten und ausgezeichneten ZIRKOMAT wird Ihr Wasserhahn zur Fernbedienung der Zirkulations- pumpe. Diese richtet sich ab sofort nach Ihrem Bedarf. Ein bedarfsunabhängiger und teurer Dauerbetrieb oder ein Betrieb in starren Zeitfenstern gehören damit der Vergangenheit an. Einfach zu installieren : Der ZIRKOMAT wird in Ihrem Heizraum montiert. Das Sensorteil kommt in der Nähe des Warmwasserspeichers in die Warmwasserleitung, der Temperaturfühler an die Zirkulationsleitung, und das Steuerteil wird wie eine Schaltuhr zwischen Steckdose und Stecker des Pumpenanschlusses gesteckt. Es sind keine weiteren Montagearbeiten in der Wohnung oder im Haus erforderlich ! Funktionsprinzip : Drehen Sie den Warmwasserhahn kurz auf und zu. Dieser Impuls wird vom Sensorteil registriert, und das Steuerteil schaltet die Zirkulationspumpe ein. Die (erkaltete) Wassersäule zwischen Warmwasserspeicher und Warmwasserhahn wird in die Zirkulationsleitung gepumpt und am Warmwasserhahn können Sie ohne Wasser- und Energieverlust warmes Wasser entnehmen.

Einfach genial, umweltfreundlich und kostensparend : Der ZIRKOMAT ermöglicht damit eine echte, sparsame, verbrauchsabhängige Nutzung der Warmwasserzirkulation ohne Einschränkung des Komforts. Mit dem ZIRKOMAT sparen Sie Wasser, Geld und Energie weil : - Zirkulationsleitungen gerade bei Dauerbetrieb der Zirkulationspumpe viel Wärme abstrahlen (Zirkulationsleitungen werden oft in der Wand verlegt und daher nicht isoliert), - eine Zirkulationspumpe, die sich nur bei Bedarf einschaltet, weniger Strom verbraucht und einem geringeren Verschleiß unterliegt. ZIRKOMATmit Lerneffekt : Woher „weiß“ der ZIRKOMAT die Entfernung zwischen dem Warmwasser- Speicher und dem obersten Warmwasserhahn? Mit dem Temperatursensor, der sich am Rücklauf der Zirkulationsleitung befindet, wird beim ersten Betrieb die Umwälzzeit des Warmwassers gemessen. Der integrierte Computer halbiert daraufhin die gemessene Zeit. Bei allen zukünftigen Wasserentnahmevorgängen wird das Warmwasser nicht mehr durch den gesamten Kreislauf (Hinweg + Zirkulationsleitung) gepumpt, sondern nur noch bis zum obersten Wasserhahn. So werden Wärmeverluste und Stromverbrauch minimiert.Frischeschaltung : Die Frischeschaltung bewirkt, dass das Wasser in der Leitung bei längerer Nichtbenutzung ausgetauscht wird, damit es nicht faulen kann (Vermeidung von abgestandenem Wasser). Temperatureinschaltsperre : Die Temperatureinschaltsperre vermeidet das Einschalten der Zirkulationspumpe, solange die Leitung am Temperatursensor durch ständige Entnahme von Warmwasser (auch nach der Wiedereinschaltsperrzeit) noch ca. 35°C warmes Wasser enthält. Das ist z.B. der Fall beim Einlassen von Wasser in eine Badewanne oder morgens in einem Mehrfamilienhaus (Aufdrehen verschiedener Wasserhähne in rascher Folge). Wiedereinschaltsperre Die Wiedereinschaltsperre verhindert ein wiederholtes Einschalten der Zirkulationspumpe innerhalb von einer Minute, da sich in dieser Zeit noch genügend warmes Wasser in der Leitung befindet. Anschlussgröße 1/2". Funktionsschema Siehe unter Mehr Bilder ....

DATEN :

Stromversorgung : 230V~ / 50/60Hz
Leistungsaufnahme : 0,35 V.
Max. Schaltleistung : 250VA
Motorlast Wiedereinschaltsperrzeit : 1min
Temperaturbereich : 10-40°C
Einbauabstand von induktiven Verbrauchern (Pumpe) : mindestens 50cm
Warmwasserumwälzung (Frischeschaltung) : 10h
Abmessungen :

  • Sensorteil – 3/4"-Ausführung 110mm (Anschlussgewinde 1/2")
  • Steckerteil (BxTxH) 60x50x80mm

Deutsches Gebrauchsmuster Nr. : DPA-G 94 16 613.7

Ab Baujahr 2013 neues Modell mit 10 fach Programmwahl

  • 0 Testfunktion Sensor und zur Antilegionellenfunktion
  • 1 Strömungssensor flink, Schalttemperatur ca.35°C
  • 2 Strömungssensor flink, Schalttemperatur ca.45°C
  • 3 Strömungssensor träge, Schalttemperatur ca.35°C
  • 4 Strömungssensor träge, Schalttemperatur ca.45°C
  • 5 ohne Lernfunktion feste Laufzeit 2 min.
  • 6 ohne Lernfunktion feste Laufzeit 4 min.
  • 7 ohne Lernfunktion feste Laufzeit 6 min.
  • 8 ohne Lernfunktion feste Laufzeit 8 min.
  • 9 ohne Lernfunktion feste Laufzeit 10 min.
